Un léger crépitement en retirant un pull. Une petite décharge en touchant une poignée de porte. Une étincelle en effleurant un ballon chargé. Pour nous, ces décharges électrostatiques sont généralement inoffensives – mais dans la fabrication de semi-conducteurs, elles peuvent avoir des conséquences se chiffrant en millions.
Dans un secteur où chaque structure d’une puce ne mesure que quelques nanomètres, des tensions inférieures à 100 volts suffisent à endommager irréversiblement des composants sensibles. Ce qui les rend particulièrement sournoises : de nombreux défauts sont « latents » – ils ne se manifestent pas immédiatement, mais seulement des semaines ou des mois plus tard, souvent chez le client. Retours, réclamations, arrêts de production et atteinte à l’image : autant de conséquences coûteuses que la mise en place d’une protection ESD rigoureuse pourrait éviter.
ESD et antistatique – deux notions, un même objectif
Les termes ESD et antistatique sont souvent confondus ou utilisés comme synonymes, mais la distinction est essentielle.
L’ESD (Electrostatic Discharge) désigne la décharge soudaine et incontrôlée d’électricité statique. L’objectif de toutes les mesures ESD est d’éviter ces décharges ou de les canaliser de manière contrôlée.
L’antistatique, en revanche, se réfère aux matériaux ou procédés qui minimisent la formation de charges dès le départ – par exemple grâce à des vêtements spécifiques, des revêtements de sol ou des emballages adaptés.
En résumé : l’antistatique empêche la formation de charges, la protection ESD veille à ce que les charges présentes ne causent aucun dommage.
Pourquoi les semi-conducteurs sont si sensibles
La miniaturisation extrême des puces modernes laisse très peu de marge face aux surtensions. Alors que dans la vie quotidienne les décharges électrostatiques ne sont perceptibles qu’à partir d’environ 3 000 volts (ou audibles à partir de 5 000 volts), dans la fabrication de semi-conducteurs, 50 à 100 volts suffisent pour endommager irréversiblement un composant – bien en dessous du seuil de perception humaine.
Et ce n’est pas tout : un composant qui survit à une impulsion ESD peut tomber en panne plus tard à cause de ce dommage initial. Ces dommages latents représentent un risque majeur pour les fabricants, car ils sont difficiles à détecter et encore plus difficiles à éviter sans un concept de protection global.
FOUPs – Conteneurs haute sécurité pour wafers
Un élément central de la protection contre l’ESD et les particules est le FOUP (Front Opening Unified Pod). Ces conteneurs fermés servent au transport sécurisé des wafers – de fines tranches de silicium sur lesquelles sont gravées les structures des micropuces. Les wafers sont extrêmement sensibles aux particules, à l’humidité, aux influences chimiques et aux charges électrostatiques.
Les FOUPs les protègent contre ces risques et s’intègrent parfaitement aux systèmes automatisés de flux de matériaux. Cela réduit au minimum le contact humain direct et, par conséquent, le risque de contamination. Dans les usines modernes en salle blanche, les FOUPs sont indispensables – non seulement pour des raisons logistiques, mais surtout comme mesure efficace de protection ESD.
Protection ESD en pratique
Un concept de protection efficace commence par l’infrastructure : les zones spécialement désignées EPA (ESD Protected Area) créent un environnement contrôlé où des règles strictes s’appliquent pour les vêtements, la mise à la terre et la manipulation des matériaux.
Des blouses, chaussures et gants dissipatifs empêchent les personnes de se charger statiquement. Les systèmes de mise à la terre, comme les bracelets ou les tapis, déchargent les charges en toute sécurité, tandis que des emballages et moyens de transport adaptés protègent les composants sensibles. Dans les environnements secs, des ioniseurs neutralisent les charges présentes dans l’air.
Tout aussi importante que la technique est la formation : seules des équipes conscientes des risques et appliquant systématiquement les mesures de protection peuvent garantir un haut niveau de sécurité sur le long terme. La prévention ESD doit faire partie de la routine de travail – et non être perçue comme une mesure ponctuelle.

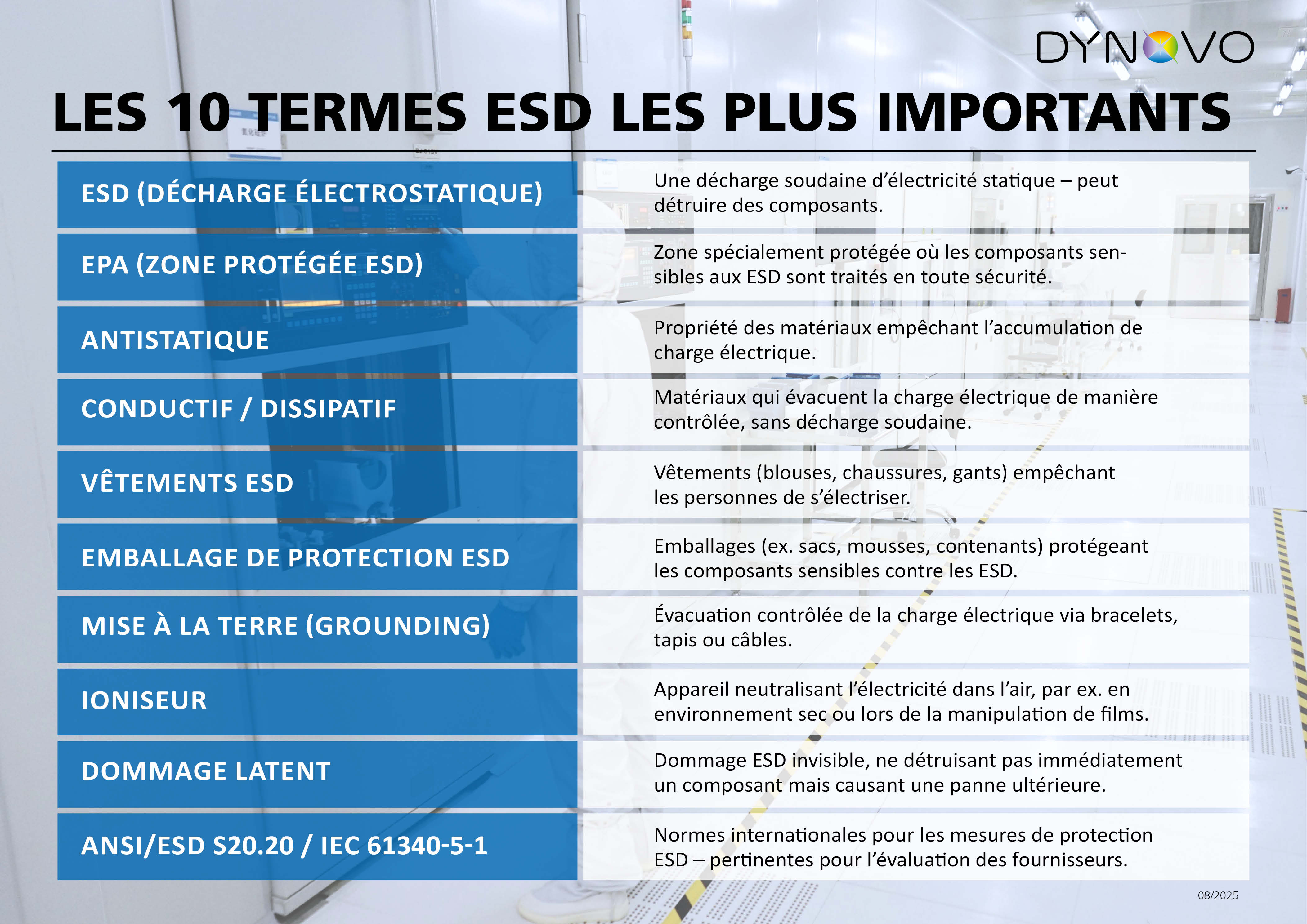

Les notions essentielles en un coup d’œil
Pour celles et ceux qui souhaitent approfondir le sujet, il vaut la peine de se pencher sur les notions clés du domaine ESD – des « dommages latents » à l’« EPA », en passant par les normes internationales telles que l’ANSI/ESD S20.20. Celles et ceux qui connaissent ces standards comprennent aussi pourquoi la protection ESD n’est pas une option dans la fabrication de semi-conducteurs, mais un élément crucial pour l’activité.
L’ESD est invisible, mais pas inévitable. Avec la bonne combinaison de technologie, de processus et de savoir-faire, le risque peut être quasiment éliminé – protégeant ainsi non seulement les composants, mais aussi la continuité de la production et la réputation de la marque sur le long terme.
Ignorer les risques ESD, c’est courir le risque non seulement d’endommager des composants, mais aussi d’interrompre la chaîne d’approvisionnement et de perdre la confiance des clients.
